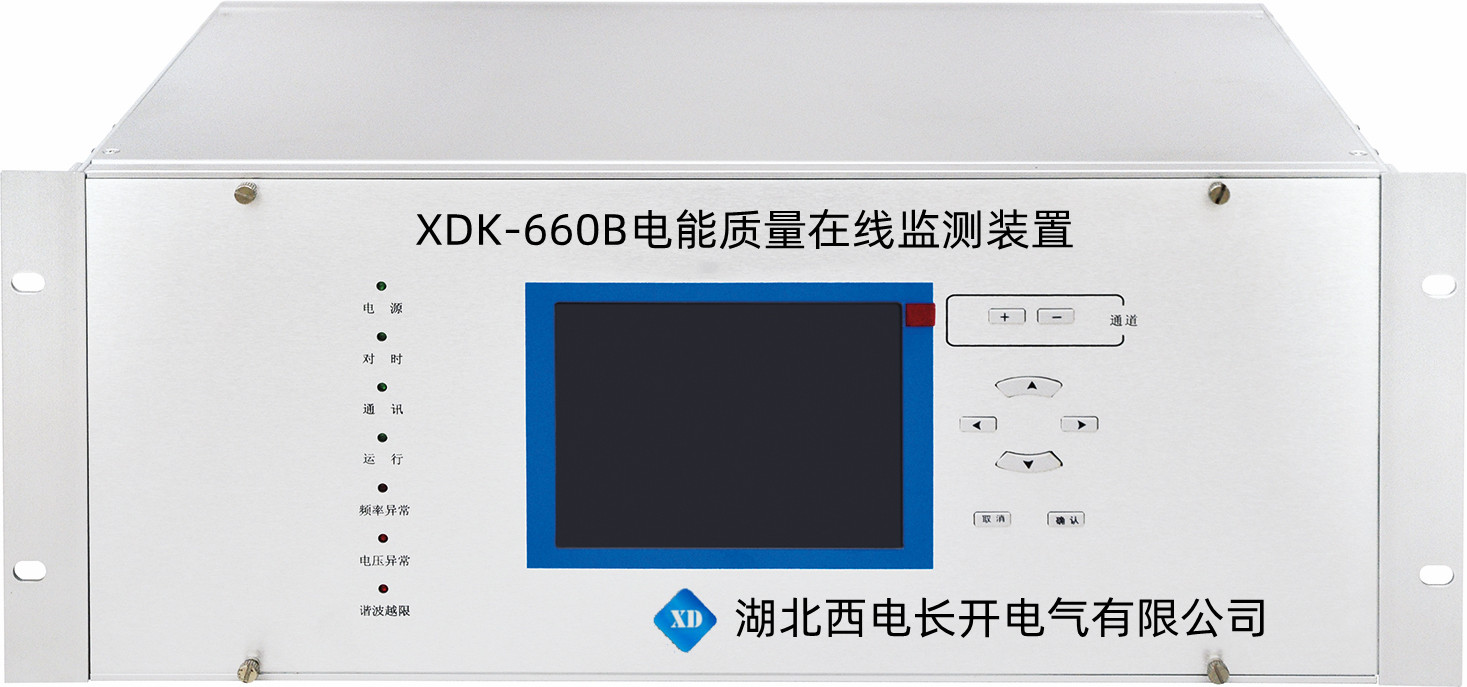

本裝置除具有常規的電能質量穩態指標的監測外，還對電能質量的暫態擾動，主要是電壓的驟升、驟降和短時中斷進行監測和記錄。并且具有完善的電能質量數據統計分析功能，方便用戶及時準確的了解線路電能運行狀況。
1 裝置監測項目
| 基本測量 | 電網頻率；電壓、電流有效值；總的有功、無功功率、功率因數 |
| 基本監測指標 | a)三相基波電壓、電流有效值，基波功率、功率因數、相位等； b)電壓偏差； c)頻率偏差； d)三相電壓不平衡度、三相電流不平衡度、負序電壓、電流； e)諧波（2～99次）。包括電壓、電流的總諧波畸變率、各次諧波含有率、幅值、相位，各次諧波的有功、無功功率等； f)電壓波動、閃變； |
| 高級監測指標 | a)間諧波； b)電壓驟升、驟降、短時中斷； |
2電能質量統計分析功能
◆分鐘統計功能
裝置具有對電能質量數據的分鐘統計功能，可按設定時間（1分鐘~10分鐘）統計電能質量數據的最大值、最小值、平均值、95%概率大值等。
◆ 日報表統計功能
在電能質量分鐘統計基礎上，進行日報表統計分析功能，統計電能質量數據的最大值、最小值、平均值、95%概率大值等。
3事件記錄功能
◆暫態事件記錄
當發生暫態事件，裝置能夠準確地記錄該事件，包括事件類型、事件發生時刻、發生相別、特征幅值、暫態發生持續時間等。
◆ 穩態事件記錄
裝置具有對電能質量穩態指標越限的判斷，并能夠根據配置文件靈活配置要記錄的穩態指標越限事件，事件內容包括事件類型、事件發生時刻、特征幅值。
4錄波功能
◆暫態觸發錄波
暫態事件自動觸發錄波，可同時記錄事件發生前后10周波和事件結束前后10周波波形數據。
5數據存儲功能
◆電能質量數據存儲
可按設定間隔保存分鐘電能質量統計數據，保存間隔按3~60分鐘可配置。16G電子盤，保存時間長度根據設定保存間隔及監測路數自由伸縮。數據存儲按“先進先出”原則，循環覆蓋，數據停電不丟失。
◆ 數據拷貝
支持USB拷貝數據文件。
6通訊功能
◆支持RS485、USB、以太網接口，并且支持雙網口通訊方案；
◆ 通過IEC61850協議與主站系統交換數據（需定制）；
◆ 根據主站要求上傳實時電能質量分析數據；
7對時功能
◆具備GPS硬對時接口，可以接受IRIG-B碼對時。
8界面顯示功能
◆ 實時數據
可實時查看對應監測點的電壓電流有效值、諧波、間諧波、閃變、功率、不平衡度等電能質量數據。
◆ 實時波形
實時顯示對應監測點的矢量圖以及實時波形圖。
◆ 事件記錄
可查看對應監測點暫態事件記錄和穩態事件記錄。錄波文件以Comtrade文件存儲。
◆ 參數管理
主要包括定值設置、變比設置。該部分主要用于裝置對應監測點的電壓等級、PT、CT以及越限限值的界面配置。
◆ 歷史數據
主要包括日報表數據、日合格率數據等歷史數據的查看。
主要技術指標
| 項目 | 參數 | ||
| 通道數量 | （定制） | ||
| 主機類型 | 工控機 | ||
| 工作電源 | 交流 | 220V±20%；50Hz±2.5Hz；諧波畸變率不大于10％ | |
| 直流 | 220V±20%，紋波系數不大于5% | ||
| 電流信號輸入 | 輸入方式 | 電流互感器輸入 | |
| 額定值In | 5A、1A | ||
| 測量范圍 | AC 200mA～5A或AC 50mA～1A | ||
| 功率消耗 | 不大于0.5VA/路 | ||
| 過載能力 | 1.2In 連續工作 10In 允許1s | ||
| 電壓信號輸入 | 輸入方式 | 電壓互感器輸入 | |
| 額定值Un | 220V/380V | ||
| 測量范圍 | AC 0.5V～450V | ||
| 功率消耗 | 不大于0.5VA/路 | ||
| 過載能力 | 1.73Un 連續工作 4Un允許1s | ||
| 輸入阻抗 | 大于100kΩ | ||
| 工作電壓 | AC220V3A/DC30V3A； | ||
| 輸出方式 | 無源接點 | ||
| 監測指標精度 | 電壓 | ±0.1% | |
| 電流 | ±0.1% | ||
| 功率 | ±0.2% | ||
| 功率因數 | ±0.2% | ||
| 頻率偏差 | ±0.01Hz | ||
| 電壓偏差 | ±0.1% | ||
| 三相電壓不平衡 | ±0.15% | ||
| 三相電流不平衡 | ±0.2% | ||
| 諧波 | 符合GB/T 14549-1993中附錄D中的A級要求 | ||
| 間諧波 | 參照/T 14549-1993附錄D中對諧波要求的A級 | ||
| 閃變 | ±5％ | ||
| 電壓波動 | ±5％ | ||
| 通訊接口 | 以太網 | 接口速率 | 10/100M自適應 |
| 接口類型 | 100Base—T | ||
| 協議 | 支持TCP/IP，F(xiàn)TP | ||
| RS 485接口 | 接口速率 | 2400～115200bps 帶光電隔離 | |
| 對時接口(選配) | 裝置接口 | IRIG-B碼對時 | |
| 存儲 | CF卡 | 標配16G，可擴展 | |
| 工作環境 | 正常工作溫度 | -10℃～+45℃ | |
| 極限工作溫度 | -25℃～+55℃ | ||
| 相對濕度 | 5％～95％ | ||
| 大氣壓力 | 86kPa～106kPa | ||
| 海拔 | 3000米以下 | ||
